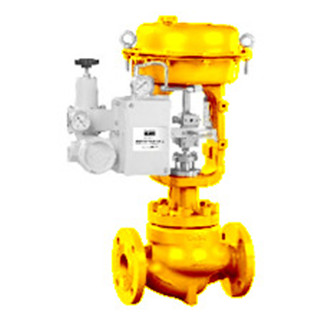

HTCB笼式调节阀(改进型)简介
概括:
笼式调节阀是一种改进型压力平衡式调节阀,该阀套筒上装有高性能的密封环,有效的提高了泄漏等级,阀体流体通道呈S流线型,还设有一个改善套筒周围流体平稳流动的导流翼,优点是压降损失小,流量大、可调节范围广,流量特性曲线精度高,动态稳定性好,噪音低,空化腐蚀小。
调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。
性能
泄 漏 量 符合标准ANSI Bl6.104 IV级,小于额定Cv的0.01%
回 差 1%(带定位装置) ; ±1%(带定位装置)
线 性 ±5%(不带定位装置);
备注:采用标准的V型聚四氟乙烯填料。
...
...
...
...
...
